شیلنگ فنردار آب گرم calorflex (Dn40 5 بار)

شیلنگ فنردار آب گرم calorflex (Dn40 5 بار) | گردش آب داغ و مایعات خنک‌کننده رادیاتور در فضاهای محدود موتور با سایز ۴۰ میلی‌متر

این مجرای لاستیکی انعطاف‌پذیر و مهندسی‌شده از سری محصولات تخصصی کمپانی پرسابقه توبی گوما تورینو ایتالیا (Tubi Gomma Torino - مدل CALORFLEX SD /5)، یک شیلنگ رادیاتوری موج‌دار (Corrugated) ویژه خطوط مکش و دهش سیالات حرارتی است. ساختار بدنه این شیلنگ بر پایه کامپاند الاستومری EPDM و تقویت‌کننده مفتول فولادی مارپیچ بنا شده تا پایداری لازم را در انتقال مایعات داغ و ضد‌یخ در سامانه‌های خنک‌کاری و گرمایشی پیشرانه تضمین کند. به لطف انعطاف‌پذیری فوق‌العاده و فرم شیاردار بیرونی، شیلنگ فنردار آب گرم calorflex (Dn40 5 بار) اتصالی بسیار پایدار در فضاهای به‌شدت متراکم و فشرده موتورخانه‌ها و یونیت‌های تأسیساتی به وجود می‌آورد.

آمیزه الاستومری EPDM، اسکلت مارپیچ فولادی و جداره شیاردار؛ در ساختار شیلنگ فنردار کرکره ای CALORFLEX چه می‌گذرد؟

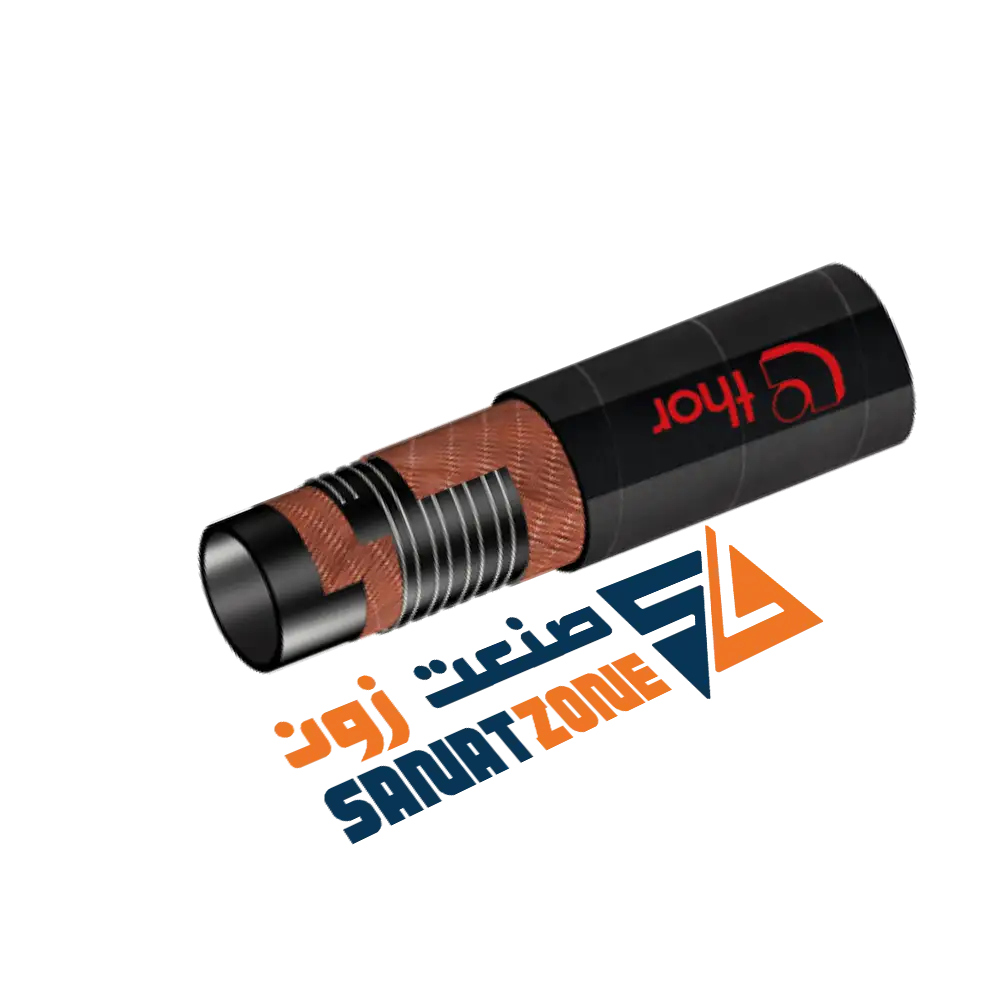

معماری ساختاری این شیلنگ انتقال حرارت از سه لایه مهندسی‌شده الاستومری و تقویتی تشکیل یافته تا دوام فیزیکی در تماس مداوم با سیالات داغ موتورخانه حفظ شود:

• لایه داخلی (Tube): ساخته‌شده از کامپاند لاستیک مصنوعی EPDM مشکی کاملاً صاف و صیقلی (Black, smooth EPDM)؛ این سطح صیقلی مانع از افت فشار هیدرولیکی مدار شده و مقاومت کاملی در برابر نفوذ آب داغ و ترکیبات شیمیایی مایعات خنک‌کننده دارد.
• لایه تقویتی میانی (Reinforcement): چندین لایه بافت منسوج نساجی با مقاومت کششی بالا (High strength synthetic plies) به همراه مفتول‌های مارپیچ فولادی مدفون در جداره (Steel wire spirals) که وظیفه دفع بارهای فشاری و مهار خلاء در فاز مکش را بر عهده دارند.
• لایه خارجی (Cover): لاستیک EPDM مشکی با سطح شیاردار هلیکال و بافت طرح پارچه (Helix grooved cloth impression) که مقاومت ممتازی در برابر اصطکاک و سایش فیزیکی، گاز ازون و شرایط نامساعد جوی فراهم می‌سازد.

واکاوی مشخصات هیدرولیکی، مکانیکی و ابعادی شیلنگ رادیاتور تورینو در سایز ۴۰ میلی‌متر

• قطر داخلی اسمی و دقیق (Inside Diameter): ۴۰ میلی‌متر (معادل ۱.۳۷/۶۴ اینچ / DN40)؛ مقطع هیدرولیکی کالیبره جهت هدایت یکنواخت و پرحجم سیال خنک‌کننده بدون افت دبی در مدار گردش موتور.
• فشار کاری مجاز (Working Pressure): ۵ بار (معادل ۷۵ پوند بر اینچ مربع / PSI)؛ توان هیدرولیکی استاندارد برای فرآیندهای دهش و پمپاژ پیوسته در مدارهای گردش آب رادیاتور.
• فشار ترکیدگی نامی (Burst Pressure): ۱۵ بار (معادل ۲۲۵ پوند بر اینچ مربع / PSI)؛ ایجاد ضریب اطمینان هیدرولیکی ۳ برابری (3:1) جهت خنثی‌سازی کامل ضربات دینامیکی، نوسانات پمپ و باز و بسته شدن ترموستات.
• شاخص مقاومت در برابر خلاء (Vacuum): ۰.۸ بار؛ پایداری استثنایی اسکلت فنر فولادی در برابر مچاله شدن و جمع‌شدگی جداره زیر بار مکش عمیق پمپ‌ها.
• حداقل شعاع خمش مجاز (Bending Radius): ۱۳۵ میلی‌متر؛ خمش‌پذیری بسیار بالا جهت استقرار آسان و چرخش در متراکم‌ترین زوایای محفظه پیشرانه بدون انسداد مقطع.
• وزن تئوریک در واحد طول (Weight): ۱.۰۰ کیلوگرم بر متر؛ وزن بهینه و ارگونومیک متناسب با تراکم بالای الاستومر EPDM و مفتول فولادی.
• دامنه دمای کاری مجاز: از ۴۰- تا ۱۲۰+ درجه سانتی‌گراد (معادل ۴۰- تا ۲۴۸+ درجه فارنهایت)؛ حفظ انعطاف در یخبندان شدید اقلیمی و ثبات ساختاری در حرارت مداوم مایع خنک‌کننده.
• طراحی هندسی جداره بیرونی: ساختار موج‌دار شیاردار هلیکال با بافت پارچه (Helix grooved) جهت ارتقای انعطاف‌پذیری و تسهیل موقعیت‌دهی در فضاهای باریک.
• متریال پایه بدنه: لاستیک مشکی EPDM مقاوم در برابر سایش، ازون و شرایط جوی در تمامی لایه‌ها.

انعطاف‌پذیری استثنایی در فضاهای تنگ و مقاومت در برابر وکیوم؛ مزایای رقابتی سری CALORFLEX SD

بهره‌گیری از مهندسی دقیق شرکت توبی گوما تورینو، امتیازات فنی برجسته‌ای برای این شیلنگ به ارمغان آورده است:

• قابلیت مانور در فضاهای بسیار محدود (Installations in Very Narrow Spaces): ساختار شیاردار هلیکال و شعاع خمش مناسب، امکان نصب سریع در موتورخانه‌های فشرده را بدون دفرمه‌شدن مجرا فراهم می‌سازد.
• کارکرد دوگانه مکش و دهش (Suction & Delivery): تحمل وکیوم ۰.۸ بار در کنار فشار ۵ بار، اتصال مطمئن به ورودی پمپ‌های گردش آب و خروجی‌های مدار رادیاتور را ممکن می‌کند.
• دوام الاستومری در بازه ۴۰- تا ۱۲۰+ درجه سانتی‌گراد: پایداری کامل جداره EPDM در برابر آب داغ و مایعات خنک‌کننده بدون خشک‌شدگی، پوسته‌پوسته شدن یا افت خواص مکانیکی.
• پوشش خارجی مقاوم به ازون و هوازدگی: مقاومت عالی روکش در برابر تابش نور خورشید، فرسایش جوی و سایش ناشی از ارتعاشات بدنه موتور.
• حاشیه ایمنی مطمئن با فشار ترکیدگی ۱۵ بار: مهار شوک‌های ناگهانی فشار سیال با اتکا به لایه‌های نساجی پرقدرت و ضریب ایمنی ۳ برابری.

از سامانه‌های خنک‌کاری موتور تا مدارهای گرمایشی؛ شیلنگ فنردار آب گرم calorflex در چه بخش‌هایی کاربرد دارد؟

بر پایه مستندات کاتالوگ رسمی شرکت سازنده، این شیلنگ انتقال منحصراً برای کاربری‌های فنی زیر طراحی و تایید شده است:

• شیلنگ‌های رادیاتور انواع خودرو و ماشین‌آلات (Radiator Hoses): برقراری اتصال انعطاف‌پذیر میان رادیاتور و بلوک موتور جهت گردش مداوم سیال خنک‌کننده.
• سامانه‌های خنک‌کاری پیشرانه (Engine Cooling Systems): مکش و دهش آب داغ و مایعات ضد‌یخ (Coolant fluids) در مدارهای باز و بسته خنک‌کاری موتورهای صنعتی و دیزلی.
• سامانه‌های گرمایشی موتور (Heating Systems): انتقال جریان مایع گرم به سمت مبدل‌های حرارتی و یونیت‌های بخاری کابین با اتکا به مقاومت حرارتی EPDM تا ۱۲۰+ درجه سانتی‌گراد.
• خطوط سیال در فضاهای متراکم مهندسی: اجرای اتصالات انتقال مایعات در مسیرهای پرپیچ‌وخم که نیازمند انعطاف‌پذیری فوق‌العاده بالا هستند.

راهنمای مهندسی نصب در زوایای تند، مهار بست‌ها و نگهداری مطابق با استاندارد ISO 8331

جهت نصب اصولی و بهره‌برداری ایمن از این لوله رادیاتوری، رعایت پارامترهای فنی کارخانه و الزامات استاندارد بین‌المللی ISO 8331 ضروری است. با توجه به قطر داخلی ۴۰ میلی‌متری و شیارهای هلیکال جداره بیرونی، کلمپ‌ها و بست‌های نواری با پهنای مناسب باید با گشتاور استاندارد بسته شوند تا بدون آسیب رساندن به امواج بیرونی، آب‌بندی مطمئن در فشار ۵ بار و هوابندی در وکیوم ۰.۸ بار حاصل شود. در مسیردهی خط، حفظ حداقل شعاع خمش ۱۳۵ میلی‌متر الزامی است تا از وارد آمدن تنش خمشی غیرمجاز به مفتول‌های فولادی جلوگیری به عمل آید. فشار کاری سیستم تحت هیچ شرایطی نباید از ۵ بار فراتر رود و دمای سیال باید در محدوده ۴۰- تا ۱۲۰+ درجه سانتی‌گراد کنترل شود. همچنین بر اساس دستورالعمل رسمی سازنده، بررسی دوره‌ای سلامت فیزیکی شیلنگ فنردار آب گرم calorflex (Dn40 5 بار) و دوری از تماس با روغن‌های حلال، دوام طولانی‌مدت آن را در سامانه‌های خنک‌کاری تضمین خواهد کرد.

تضمین اصالت برند ایتالیایی tgt و خرید مستقیم شیلنگ فنردار آب گرم calorflex از صنعت زون

تأمین این محصول مهندسی ساخت کمپانی معتبر Tubi Gomma Torino ایتالیا با ضمانت قطعی اصالت کالا و تطابق کامل با اطلاعات دیتاشیت رسمی سازنده، مستقیماً از طریق فروشگاه تخصصی آنلاین صنعت زون میسر است. صنعت زون کلیه سفارش‌های مربوط به صنایع خودروسازی، ماشین‌آلات عمرانی، مجموعه‌های نیروگاهی و پروژه‌های تأسیساتی را همراه با صدور فاکتور رسمی معتبر و شفافیت مالی کامل تحویل می‌دهد. افزون بر این، خریداران محترم می‌توانند پیش از ثبت نهایی سفارش، از مشاوره‌های مهندسی کارشناسان فنی ما در صنعت زون جهت بررسی انطباق فشار، محاسبات خمش در فضاهای محدود و انتخاب بست‌های استاندارد بهره‌مند شوند.
